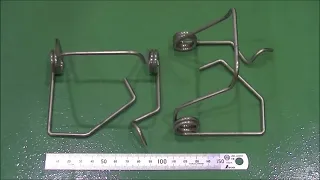

ZF40 フック形状が複雑なダブルトーションばね NFA23 Double Torsion Spring with Complicated Hooks
ZF40 フック形状が複雑なダブルトーションばね NFA23 Double Torsion Spring with Complicated Hooks
トーションばね Torsion Springs
ZF40ダブルトーション両サイドともに後曲げ加工を行っています
ZF40 Bending after cutting (both ends) for W-torsion spring
該当機械 Applicable machine
プレゼン Presentation
-
切断後にばねをつかんだまま、両エンドの後曲げ加工を行っています
Bending both ends after cutting with grabbing the spring
View More -
XYZ３次元スライドとWスピンドルで多彩な加工を実現
XYZ 3D Slides and W spindle tools for versatile processing
View More
解説 Explanation
両フック先端の曲げ加工をワイヤー切断後に行っています。Wスピンドル機構による「ばね」のつかみ、XYZ３次元ユニット移動機構を使った自在位置での曲げ加工にご注目下さい。
Both hook ends are bent after cutting wire. Please pay attention to “Grabbing” with W-spindle unit and “Bending at free pisitions” with XYZ 3D sliding unit.
