Wトーション フック内折れ、連結部プレス曲げ W Torsion Spring with Inward hooks and Press-bent Connection Part
Wトーション フック内折れ、連結部プレス曲げ W Torsion Spring with Inward hooks and Press-bent Connection Part

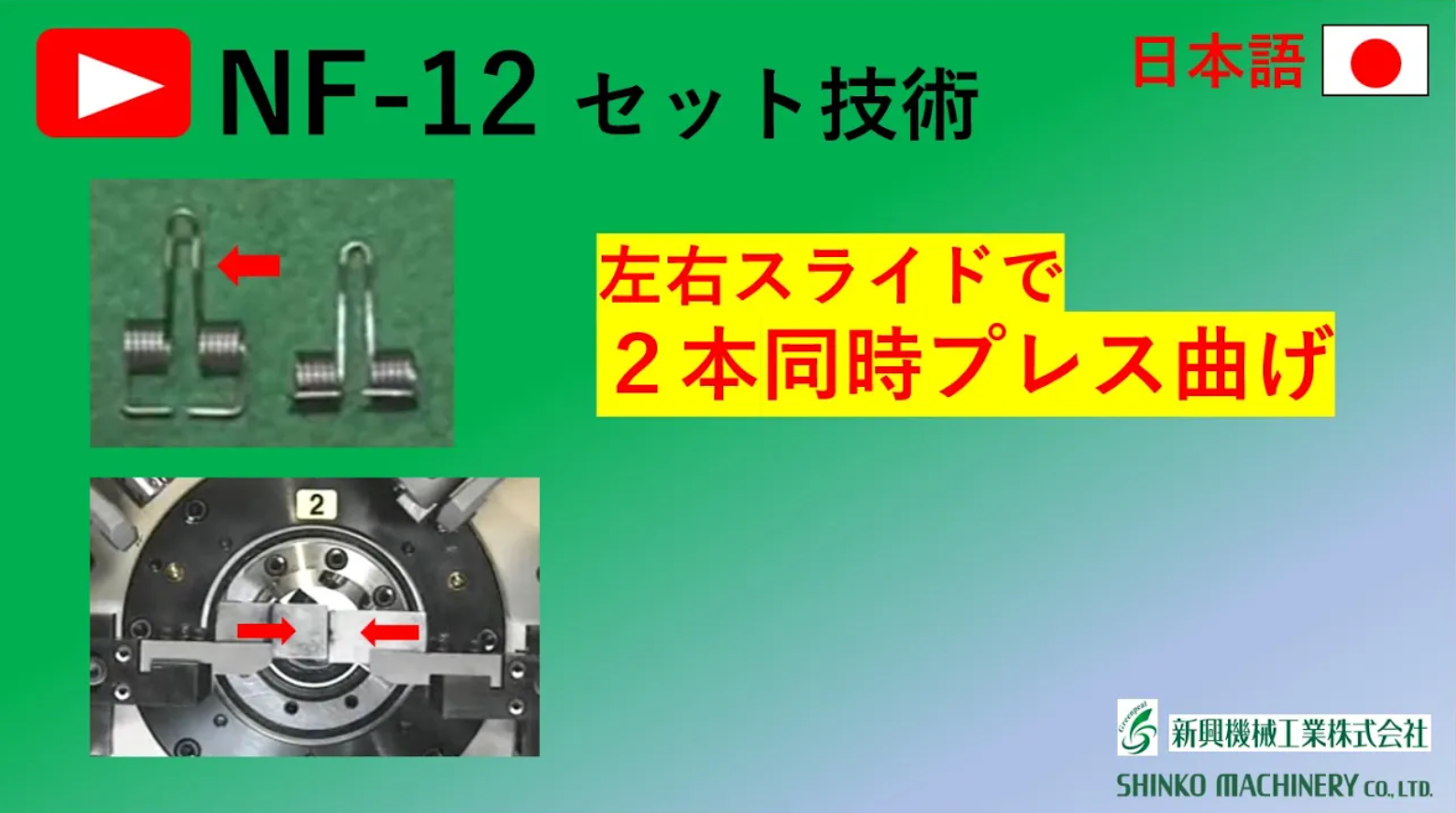

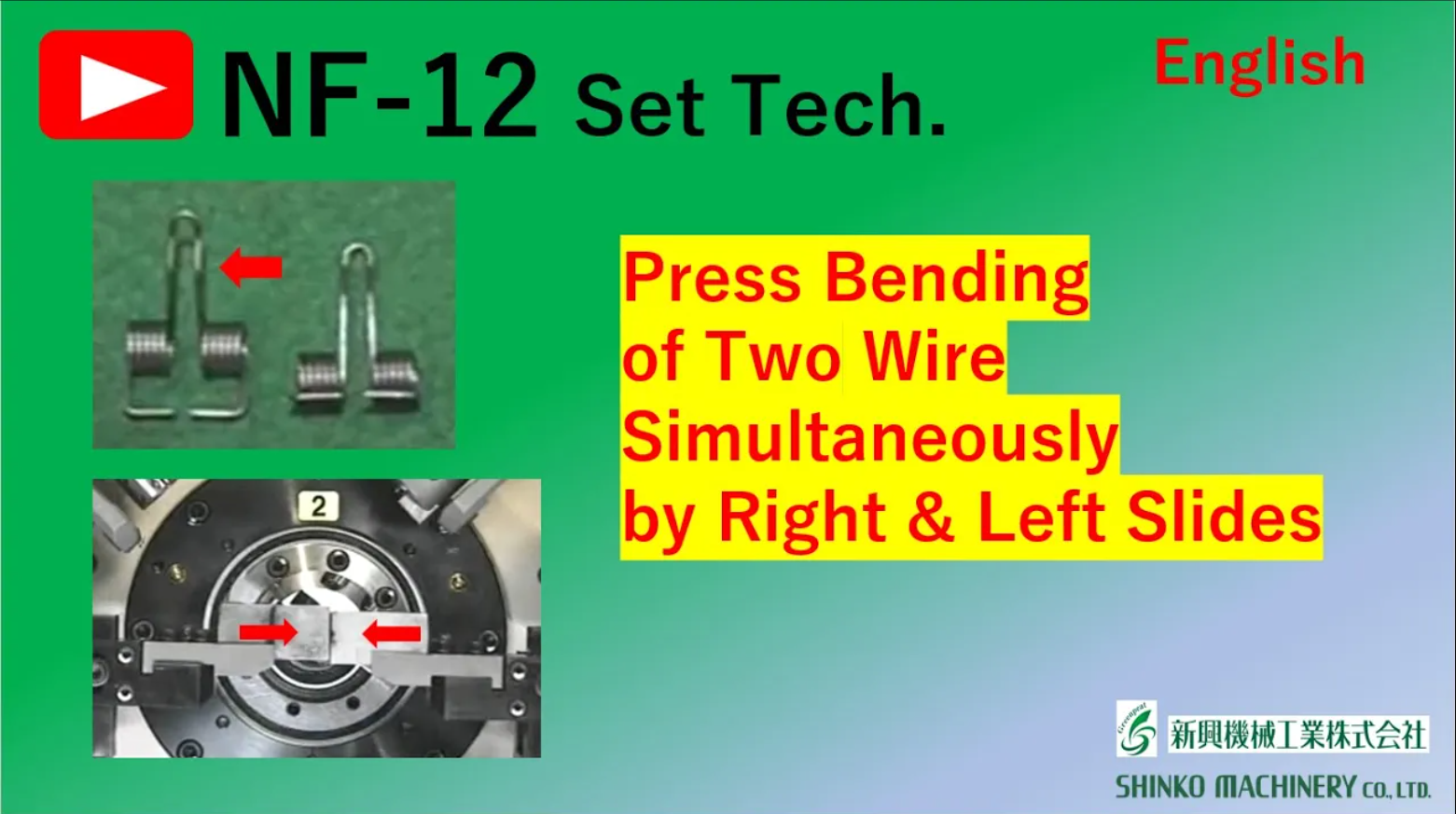

連結部の隙間が小さく、左右スライドをプレス的に使って、２つある曲げを２本同時に行っています。 The front inward hook is bent after coiling. Horizontal stroke of the unit achieves this afterward bending.
The right and left slides press and bend the two bending of the connection at one time.
該当機械 Applicable machine
プレゼン Presentation
-
Wトーション フック内折れ、連結部プレス曲げ
View More -
W Torsion Spring with Inward hooks and Press-bent Connection Part
View More
解説 Explanation
当社のトーション機の大きな特長は、
加工ユニットが、XYZの３方向に大きく動くことです。
横（X方向）に動くことで、１つのユニットに、スピンドル、曲げツールなどの複数の加工ツールを装着でき、かつワイヤー送り延長線上以外の場所で曲げることが可能になります。
前後（Z方向）に動くことで、加工空間を広げ、長尺物の加工が可能になります。
加工手順やツールの創意工夫により、これらの機能を活用し、より多彩な加工が実現できます。
A major feature of our torsion machines
is the large three-way movement of the processing units (X, Y, and Z).
By moving sideways (in the X direction), multiple processing tools, such as spindles and bending tools, can be attached to a single unit, and bending can be performed in locations other than the wire feed extension line.
By moving back and forth (in the Z direction), the processing space is expanded, making it possible to process long parts.
By utilizing these functions and devising innovative processing procedures & tools, a wider variety of processing can be achieved.
