両端内折れトーション Torsion Spring with Short Hooks Bent Inside
両端内折れトーション Torsion Spring with Short Hooks Bent Inside

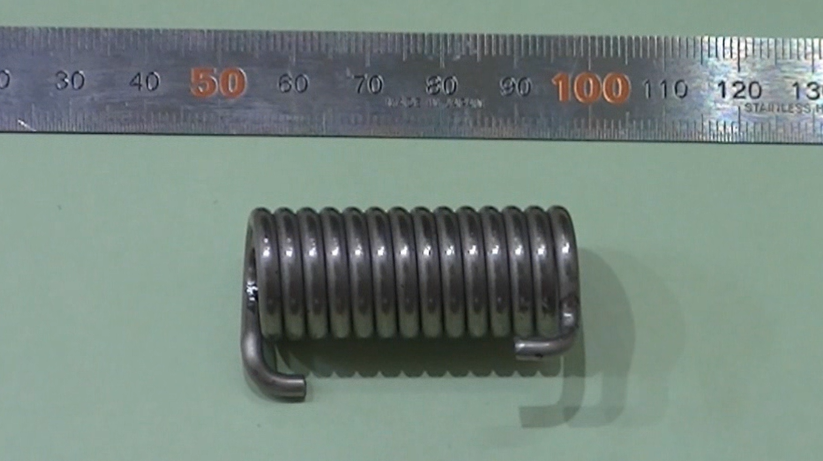

短いフックがコイルと少ない隙間で内側に曲げられています
Short hooks are bent inside near coils
該当機械 Applicable machine
プレゼン Presentation
-
短いフックの内折れトーション。ユニットの組合せによる曲げ加工、ハサミ切断での仕上げ切断を行っています。
Inside bending of short hooks with unit combination and scissors cutting
View More -
XYZ３次元スライドとWスピンドルで多彩な加工を実現
XYZ 3D Slides and W spindle tools for versatile processing
View More
解説 Explanation
複数のユニットの組合せで内側への曲げを、仕上げに、短い先端加工をハサミ切断機構を使って実現しています。様々な角度から撮影していますので、ユニット組合せの工夫を細部まで大いにお楽しみください。
Inside bending with multi unit combination and final short hooks with scissors cutting. Please enjoy every details from various angles.
